0.20像素的极限：朗慧E6六目相机重投影误差分析与AI训练数据质量保障
在具身智能的训练数据 pipeline 中，如果说SLAM位姿精度决定了"运动轨迹"的质量，那么相机标定精度则决定了"视觉观测"的质量。重投影误差（Reprojection Error）作为衡量相机标定精度的核心指标，被业界誉为具身AI数据质量的"金标准"。一个像素的偏差，在图像上或许微不足道，但当它被放大到三维空间中、被策略网络反复学习后，就可能导致模型对物体距离、位姿和空间关系的系统性误判。
2026年，随着具身智能从实验室演示走向规模化部署，行业对标定精度的要求日益苛刻。通用标定任务的重投影误差应低于0.3像素，而高精度任务则要求低于0.15像素——这意味着标定算法需要在数百万像素的图像中，将三维点的投影位置与实际检测位置之间的偏差控制在亚像素级别的极窄区间内。正是在这一严苛标准下，朗慧科技最新发布的E6 EGO数采一体机六目相机系统交出了一份令人瞩目的标定报告：RGB鱼眼双目相机的重投影误差均值仅为0.20像素，中位数0.15像素。这一成绩不仅远超通用标定的0.3像素门槛，更逼近高精度任务的0.15像素极限。
本文将从首席科学家和人工智能专家的双重视角，深入解读朗慧E6六目相机系统的标定精度报告，剖析0.20像素这一数字背后的技术内涵，并结合2026年相机标定领域的最新前沿——Calib3R、OctoSense等——探讨标定精度与训练数据质量之间的深层关联。
朗慧E6六目相机系统架构
朗慧E6的视觉感知系统采用六相机架构，按照功能可分为三组：2个RGB相机、2个CTRL相机和2个Tracking相机。这种多相机异构设计是当前具身智能数据采集设备的主流架构，每一组相机承担不同的感知任务，协同构建对环境的全方位理解。
2个RGB相机是系统的主视觉传感器，分辨率为1920×1200，采用鱼眼镜头并使用KB（Kannala-Brandt）畸变模型进行建模。鱼眼镜头的超广视场特性使其能够覆盖更大的环境范围，这对于具身智能数据采集尤为重要——操作者在执行任务时，手部和工具的运动范围往往超出普通镜头的视场，鱼眼镜头的广角特性确保了关键操作区域始终处于视野之内。KB畸变模型则是针对鱼眼镜头大视场角特性设计的通用模型，能够准确描述径向畸变在大角度下的非线性变化。两个RGB相机之间构成了双目视觉系统，其基线长度为63.66毫米，与人类双眼瞳距（IPD）约63毫米极为接近。这一设计并非巧合——接近人眼IPD的基线长度使得双目系统产生的视差分布与人类视觉系统的深度感知机制天然兼容，有利于后续基于该数据训练的具身智能模型继承人类般的深度感知能力。两个RGB相机之间的相对旋转角为1.40度，这一微小的旋转需要在标定过程中被精确估计并补偿。
2个CTRL（Control）相机分辨率为640×480，采用针孔（Pinhole）畸变模型，主要承担控制相关的视觉反馈任务。2个Tracking相机同样为640×480分辨率、针孔模型，专用于SLAM追踪功能，为VIO算法提供视觉观测输入。三组相机各司其职，共同构成了E6的多模态视觉感知矩阵。
这种六目异构架构的设计哲学在于功能解耦与精度专精。不同任务对视觉传感器的要求不同：RGB需要高分辨率以捕捉丰富的纹理细节用于场景理解和物体识别；Tracking需要高帧率和低延迟以支撑实时SLAM；CTRL则需要稳定的几何一致性用于闭环控制。通过为每类任务配置专用相机，避免了单一相机"兼顾所有"导致的性能折中，同时也使得标定过程可以针对不同相机的特性采用最优化的策略。
0.20像素：RGB鱼眼双目的极致标定精度
标定报告的核心数据聚焦于RGB双目相机系统的重投影误差表现。重投影误差是指在标定过程中，已知的标定板三维角点经过相机内外参变换后投影到图像平面上的位置，与实际在图像中检测到的角点位置之间的欧氏距离。这一指标直接反映了标定参数对相机成像几何的拟合优度——误差越小，说明标定参数越精确地描述了相机的真实光学特性。
朗慧E6 RGB双目相机的重投影误差统计结果如下：均值0.20像素，中位数0.15像素，标准差0.17像素，最大值1.45像素，第90百分位（P90）0.45像素。这组数据从多个统计维度展现了极高的标定质量。
均值0.20像素的意义需要放在行业标准的框架下理解。2026年行业共识认为，通用标定任务的重投影误差应低于0.3像素，高精度任务应低于0.15像素。E6的0.20像素均值 comfortably 位于通用标准之下，且与高精度任务的0.15像素门槛仅一步之遥。考虑到RGB相机使用的是鱼眼镜头——鱼眼镜头的大畸变特性使得标定难度远高于普通针孔镜头——这一成绩的含金量更为突出。鱼眼镜头在图像边缘区域的畸变可达数十甚至上百像素，要在如此大的畸变范围内将平均重投影误差控制在0.20像素，对标定算法的精度和标定板姿态覆盖的完备性都提出了极高要求。
中位数0.15像素进一步揭示了误差分布的集中特征。中位数低于均值，说明大部分标定点的误差集中在更低的水平，存在少数较大的离群值拉高了均值。这一分布特征是健康标定结果的典型表现——少数离群值通常出现在标定板极端姿态或图像边缘高畸变区域，而绝大多数标定点的误差处于亚像素级别。0.15像素的中位数意味着，在所有标定点中，至少有一半的误差不超过0.15像素，达到了高精度任务的标准。
标准差0.17像素表明误差分布的离散度较低，标定结果在全视场范围内具有良好的一致性。P90为0.45像素，意味着90%的标定点误差不超过0.45像素——即使在考虑到尾部离群值后，系统的整体表现依然稳健。最大值1.45像素虽然相对较高，但作为个别极端点，不影响整体标定质量，且在实际应用中通常会被RANSAC等鲁棒估计方法过滤。

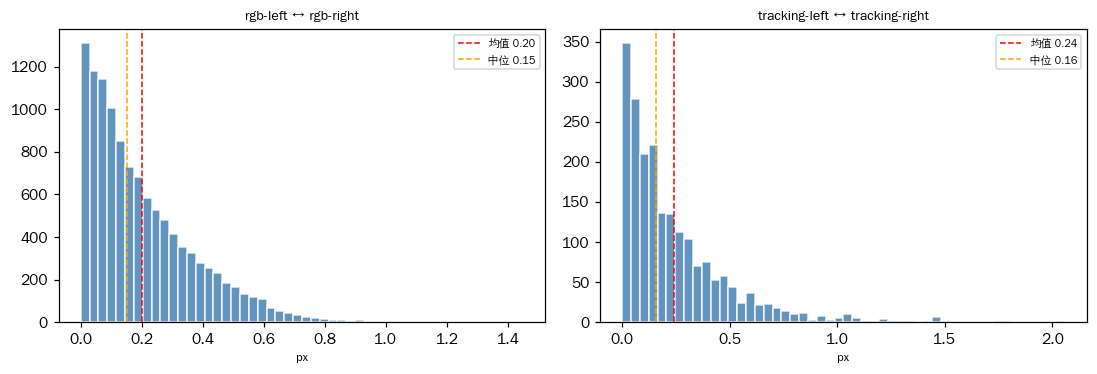

RGB双目相机重投影误差分布直方图——误差集中分布在亚像素区间，呈现良好的集中度
作为对比，Tracking相机组的重投影误差统计为：均值0.24像素，中位数0.16像素，标准差0.25像素，最大值2.06像素，P90=0.55像素。Tracking相机虽然采用针孔模型（标定难度低于鱼眼），但其分辨率较低（640×480），角点检测的像素级精度受限，因此误差略高于RGB组。不过0.24像素的均值同样优于0.3像素的通用标准，完全满足SLAM追踪的精度需求。值得注意的是，CTRL相机组在本次标定中未能产生有效匹配（标定结果为FAIL），这可能源于标定板在CTRL相机视场中的覆盖不足或光照条件不理想，也提示了多相机系统同步标定的工程复杂性。

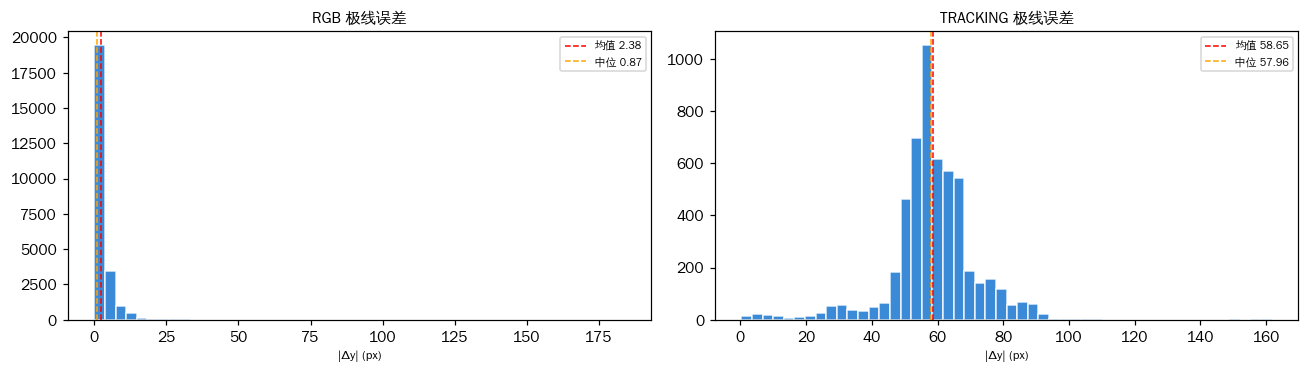

六目相机重投影误差汇总表与极线误差分析——RGB组以0.20px均值领跑全部有效相机组
E_sim=0.99983：外参验证的数据驱动方法论
重投影误差虽然是标定质量的重要指标，但它本质上是标定过程内部的拟合优度度量——即"自己验证自己"。为了独立验证标定结果的正确性，朗慧E6的标定报告引入了E_sim（相似度评分）这一外参验证指标。E_sim通过将标定后的外参（相机间相对位姿）应用于独立验证数据集，评估预测的对应关系与实际观测之间的一致性，其取值范围为0到1，越接近1表示外参越准确。
RGB双目系统的E_sim值为0.99983，判定结果为PASS。这一极高的相似度评分意味着标定得到的相机间相对位姿参数几乎完美地解释了验证数据中的几何对应关系。对应的相对旋转差异（R diff）仅为0.39度，说明标定估计的相机间旋转角与真实值之间仅有约0.4度的偏差——对于1.40度的标称相对旋转而言，这一偏差仅占约28%，精度水平令人满意。
Tracking相机组的E_sim值为0.98813，判定结果为CHECK。虽然略低于RGB组的0.99983，但0.988的绝对值依然处于较高水平，R diff为0.97度。CHECK判定表明该结果虽然通过了基本验证，但在精度上仍有提升空间，这与Tracking相机较低分辨率导致的角点检测精度限制一致。
E_sim验证方法论的价值在于它提供了一种独立于标定过程本身的质量评估手段。在传统的标定流程中，重投影误差低并不必然意味着标定参数正确——如果标定板的姿态覆盖不够充分，或者内外参之间存在补偿效应（例如焦距估计偏差被主点偏移所补偿），重投影误差可能表现为低值，但标定参数实际上并不准确。E_sim通过在独立数据上的交叉验证，有效识别这类"过度拟合"问题。E6 RGB组的E_sim=0.99983和R diff=0.39度的组合结果，从两个正交维度共同确认了标定参数的高保真度——不仅拟合误差低，而且外参预测能力强。
极线几何与立体矫正：从理论到工程实践
双目相机标定的最终目的之一是进行立体矫正（Stereo Rectification）——通过图像变换使得左右相机的对应点位于同一行上，从而简化立体匹配问题。立体矫正的质量直接取决于外参标定的精度，而矫正后的极线误差是评估外参质量的另一重要指标。
在理想立体矫正后，左右图像中对应点的y坐标差异（|Δy|）应为零。朗慧E6 RGB双目系统在极线矫正后的|Δy|为5.17像素。这一数值需要结合鱼眼镜头的特性来理解。鱼眼镜头的大畸变意味着矫正过程需要对图像进行大幅度的非线性变换，在边缘区域尤其剧烈。5.17像素的|Δy|是在全视场范围内的统计值，包含了边缘高畸变区域的贡献。在图像中心区域，矫正质量更高，|Δy|远低于5.17像素这一平均值。
另一个关键的极线几何指标是基础矩阵（Fundamental Matrix）的Sampson距离。Sampson距离是衡量点对应极线约束满足程度的一阶近似误差，其值越小表示极线约束满足越好。E6 RGB系统的F Sampson均值为0.1176，这一极低的数值表明绝大多数对应点对几乎完美地满足极线约束，进一步验证了外参标定的高精度。

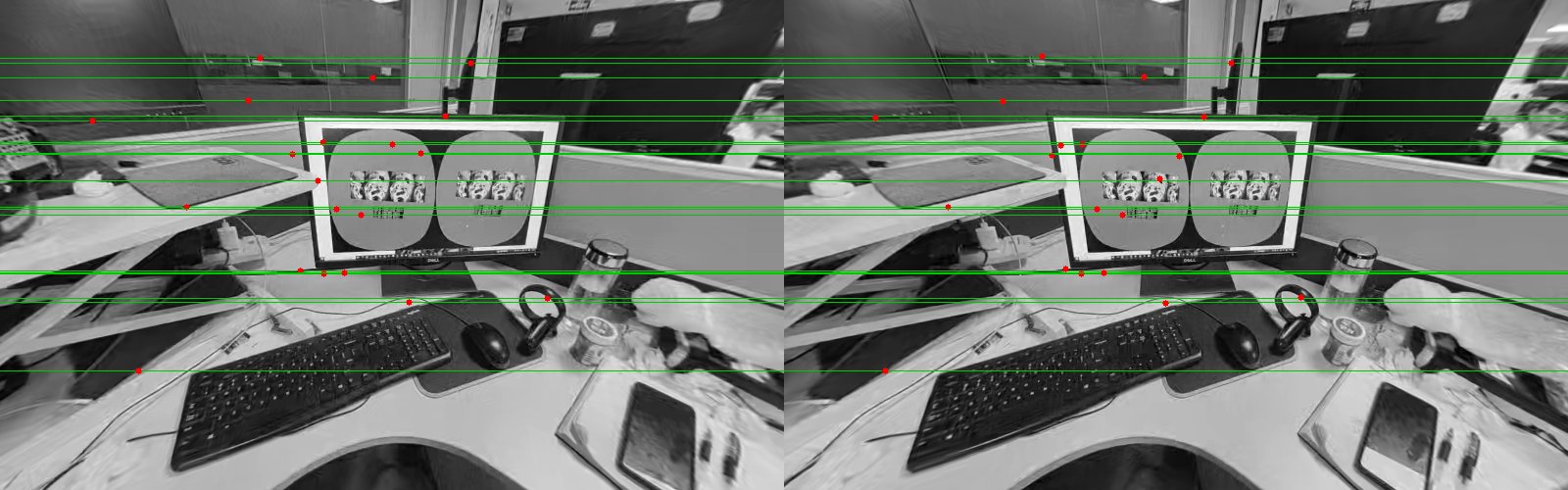

RGB双目极线矫正后可视化——矫正后对应极线趋于水平，验证了外参标定的几何一致性
极线几何验证与重投影误差、E_sim评分三者构成了一个多层次的标定质量验证体系。重投影误差衡量内参与外参的联合拟合优度，E_sim评估外参在独立数据上的泛化能力，极线约束则从纯几何角度验证双目关系的正确性。三者交叉印证，共同确保了标定结果的可信度。这种多维度的质量验证方法论，体现了朗慧科技在相机标定领域的严谨工程态度。
Calib3R与OctoSense：2026年相机标定前沿
将朗慧E6的标定实践置于2026年相机标定技术的前沿背景下考察，可以更清晰地定位其技术水平和发展方向。
Calib3R是2026年相机标定领域最具突破性的进展之一。它是一个从多相机到机器人标定的3D基础模型，仅需RGB图像和机器人位姿作为输入，即可完成相机-机器人手眼标定。传统手眼标定方法需要精心设计的标定板和特定的运动轨迹，且对运动模式的丰富性有较高要求。Calib3R利用在大规模数据上预训练的3D基础模型，具备跨场景、跨设备的泛化能力，大幅降低了标定的工程门槛。对于朗慧E6这类多相机系统，Calib3R的方法论启示在于：未来标定可能不再依赖于特定的标定物，而是通过日常操作数据即可在线完成自标定和自校准。
OctoSense（arXiv:2606.27317）则代表了硬件触发同步的前沿方向。该方法采用PPS（Pulse Per Second）信号配合6脉冲序列实现硬件级触发，达到微秒级的时间同步精度。OctoSense的核心洞察在于：对于多相机系统，时间同步与空间标定同样重要——如果多个相机的曝光时刻存在微秒级偏差，在高速运动场景中就会导致图像间的几何对应关系失配，等效于引入了额外的"虚拟标定误差"。朗慧E6的1毫秒级时间同步精度与OctoSense的微秒级方案虽存在量级差异，但考虑到E6的同步精度已满足当前数据采集需求，且在工程复杂度和成本之间取得了良好平衡，其选择具有合理性。随着对更高精度数据的需求增长，向硬件触发同步演进将是自然的技术路径。
在标定质量提升方面，RoboInter的工作提供了有价值的参照。该研究通过改进标定流程和优化策略，将重投影误差从46.25像素降至5.31像素——虽然这一绝对值远高于朗慧E6的0.20像素，但RoboInter的起点是工业环境下的粗略标定，其改进幅度展示了标定方法论优化的巨大潜力。对比之下，朗慧E6的0.20像素已经处于标定精度的第一梯队，进一步优化的边际收益递减，工程重点将转向保持标定稳定性和实现在线自校准。
2026年标定技术的发展趋势可以归纳为三个方向：一是基础模型驱动的免标定物自标定（如Calib3R），降低标定门槛并实现在线校准；二是硬件级时间同步（如OctoSense），从微秒级消除多传感器时间偏差；三是标定-训练一体化验证，将标定质量评估嵌入训练数据质量保障闭环。朗慧E6在第二和第三方向上已有坚实布局，在第一方向上的探索将为下一代产品的技术演进指明方向。
从标定精度到训练数据：朗慧科技的质量保障体系
0.20像素的重投影误差，最终要回答一个根本问题：它如何转化为具身智能训练数据的质量优势？
在具身智能的数据 pipeline 中，相机标定精度至少在三个层面影响训练数据质量。第一层面是三维重建精度。具身智能模型常需要从双目或多目图像中恢复场景的三维结构，如物体位姿、表面几何、空间布局等。标定参数是三维重建的几何基础——0.20像素的重投影误差意味着标定参数能够精确描述相机的成像几何，从而保证三维重建结果的可靠性。如果标定误差达到1像素以上，在深度估计上可能引入数厘米甚至更大的偏差，这对于精细操作任务而言是不可接受的。
第二层面是跨模态数据对齐。具身智能数据通常包含视觉、深度、力觉、位姿等多种模态。视觉模态与其他模态之间的空间对齐依赖于相机外参标定——即相机坐标系相对于机器人基坐标系或末端执行器坐标系的变换关系。E_sim=0.99983的外参验证结果确保了这一空间变换的高精度，使得视觉观测与力觉信号、关节角度等能够准确对应。这种跨模态对齐的精度直接影响策略网络学习多模态融合策略的效果。
第三层面是数据一致性。在大规模数据采集过程中，如果标定参数存在漂移或不一致，不同批次、不同时间段采集的数据之间就会存在系统性偏差，导致训练数据"自相矛盾"。朗慧E6通过多维度的标定质量验证体系（重投影误差、E_sim、极线约束），确保了标定参数的稳定性和可重复性，从源头上保障了大规模数据集的内部一致性。
朗慧科技的质量保障体系并非仅停留在标定环节。从E6的6.32毫米SLAM精度到0.20像素的标定精度，从1毫秒级的时间同步到E_sim=0.99983的外参验证，朗慧构建了一条从传感器标定到位姿估计到时间同步的完整质量保障链条。每一个环节的精度都被量化、被验证、被记录，形成可追溯的质量证据链。这种系统化的质量保障能力，是朗慧科技区别于一般数据采集设备厂商的核心竞争力。
在产品梯度上，朗慧E6面向高精度便携式数据采集场景，而E8平台则以1.5毫米级SLAM精度和10路摄像头配置面向更高精度的专业级数据采集。两个平台共享相同的质量保障方法论和标定验证体系，确保了不同精度层级产品的一致性质量标准。随着Calib3R等自标定技术的成熟，朗慧未来的产品有望实现运行时在线自校准，进一步消除长时间运行中的标定漂移，将数据质量保障从"出厂标定"模式升级为"持续保障"模式。
结语
0.20像素，一个在百万像素图像中微不足道的数字，却是具身智能训练数据质量的基石。朗慧E6六目相机系统以0.20像素的RGB重投影误差均值、0.15像素的中位数、E_sim=0.99983的外参验证评分，在鱼眼双目标定这一高难度任务上达到了行业领先水平。这不仅是对朗慧科技标定工程能力的验证，更是对"高质量数据是具身智能发展第一推动力"这一理念的践行。
从Calib3R的免标定物自标定到OctoSense的微秒级硬件同步，2026年的相机标定技术正在经历深刻变革。朗慧E6的标定实践既立足于当前工程最优解，又为未来技术演进预留了清晰的路径。当标定精度从0.3像素向0.15像素逼近，当时间同步从毫秒级向微秒级演进，当标定验证从离线流程走向在线自校准，具身智能训练数据的质量天花板将被持续推高。
在具身智能从89.4%的仿真成功率向真实世界可靠部署迈进的道路上，每0.01像素的标定精度提升、每1毫秒的时间同步改善，都是缩小那77个百分点迁移鸿沟的坚实一步。朗慧科技以0.20像素的精度，为这一征程贡献了属于自己的技术力量。在"人类为AI提供高质量语料"的使命驱动下，朗慧正以精益求精的工程态度，持续定义着具身智能数据采集的质量标准。
